1、屏蔽機柜溫濕度控制裝置

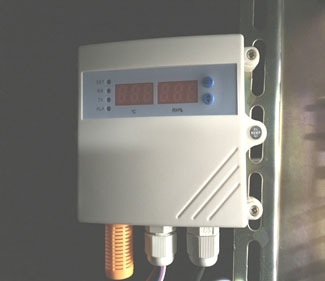

溫濕度控制器圖示：

屏蔽機柜配置一組溫濕度控制器可實現機柜內部的溫度與濕度的監控和報警。

溫度監控范圍：—20℃—+70℃，檢測精度：±0.5℃。

濕度監控范圍：0%—100% ，檢測精度：±3%。

監測報警設置數據具有掉電保持功能。

溫濕度控制器使用說明見附件一。

2、開門監控報警裝置

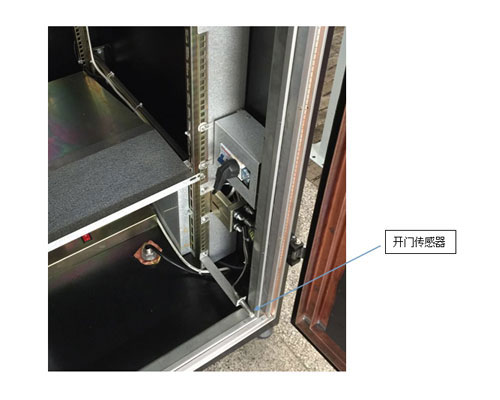

開門報警裝置圖示：

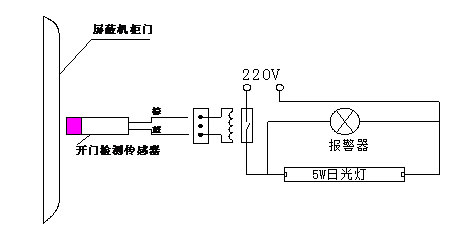

開門報警電路

為保證屏蔽機柜的工作狀態處于安全狀態，機柜配置了開門報警裝置。在機柜門被打開的時候報警器將發出報警聲提示使用者應及時關閉機柜門。

機柜內照明：機柜門打開后自動啟動機內照明燈提供工作照明。

3、波導管內禁止穿用金屬線纜檢測監控

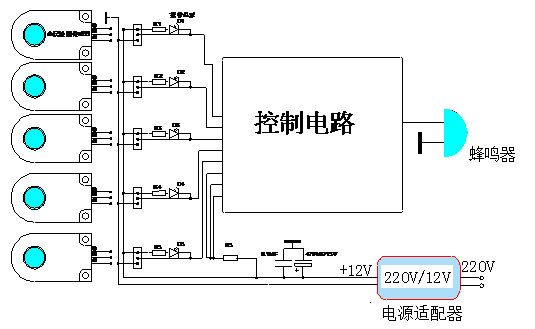

波導管內禁穿金屬線纜檢測報警電路圖示：

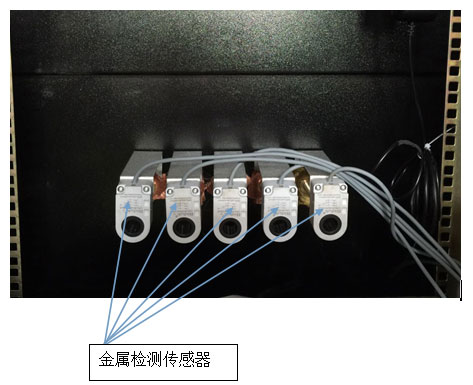

波導管內金屬線纜檢測傳感器裝置安裝：

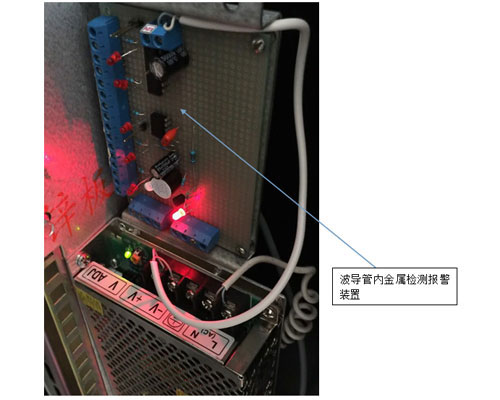

波導管內金屬檢測報警電路裝置

屏蔽機柜安裝的波導管是使用光纖信號纜的通道，禁止在波導管內穿用金屬線纜以防止屏蔽功能被破壞。

波導管金屬線纜檢測報警裝置可以檢測到在波導管內有金屬（鐵、銅、鋁等材料）線纜穿過并有報警信號提示。

小金屬檢測精度：≦Φ0.2mm。（出廠時按Φ0.3mm規格調整）
